IP-66現場端末
MANIPLE LC-400IVは、IP-66準拠の防塵・防水・耐薬品性能を有する現場端末です。製造現場の厳しい環境下でも安定して動作し、トレーサビリティの確保や生産情報の正確な収集を実現します。
水分、粉塵、油、消毒用塩素などが存在する製造現場では、通常のパソコンでは対応できません。MANIPLE LC-400IVは、ステンレス筐体による高い耐薬品性（次亜塩素酸ナトリウム水溶液・アルコール）を備え、過酷な環境でも確実にデータ収集を行うことができます。
製造現場では、「安全・安心」が時勢となりトレーサビリティ導入が重要なテーマとなっております。また、詳細な製造原価の把握は改善につながる最大のテーマでもあります。
これら実現のため、原材料・中間品・製品ロットの投入/出来高データを現場で確実に収集したいのですが、水分、粉塵、油、消毒用塩素などに通常のパソコンでは対応できず、厳しい環境にも耐える現場専用端末が必要となります。
保護構造規格IP-66（防塵・防水）準拠、また筐体がステンレスのため高い耐薬品性（次亜塩素酸ナトリウム水溶液・アルコール）も有しています。
Windows 10 IoT Enterprise LTSC / Windows 11対応により、様々なアプリケーションを実装できます。Embedded版も選択可能です。
無線LAN機能内蔵で端末設置の自由度が大幅に向上しました。配線の制約なく、最適な場所に設置できます。
タッチパネル方式でデータ入力が簡単かつスピーディに実現できます。また、手袋を着けたまま入力が可能です。
バーコードリーダやICタグリーダとの連携で、入力作業がさらに簡略化可能です。計量器や温度計との連携により、生産情報の自動入力も可能です。
製造指示書、作業標準などを画面表示させることによるペーパーレス化も実現可能です。
計量器や温度計との連携により、生産情報の自動入力も可能です。人的ミスを削減し、正確なデータ収集を実現します。

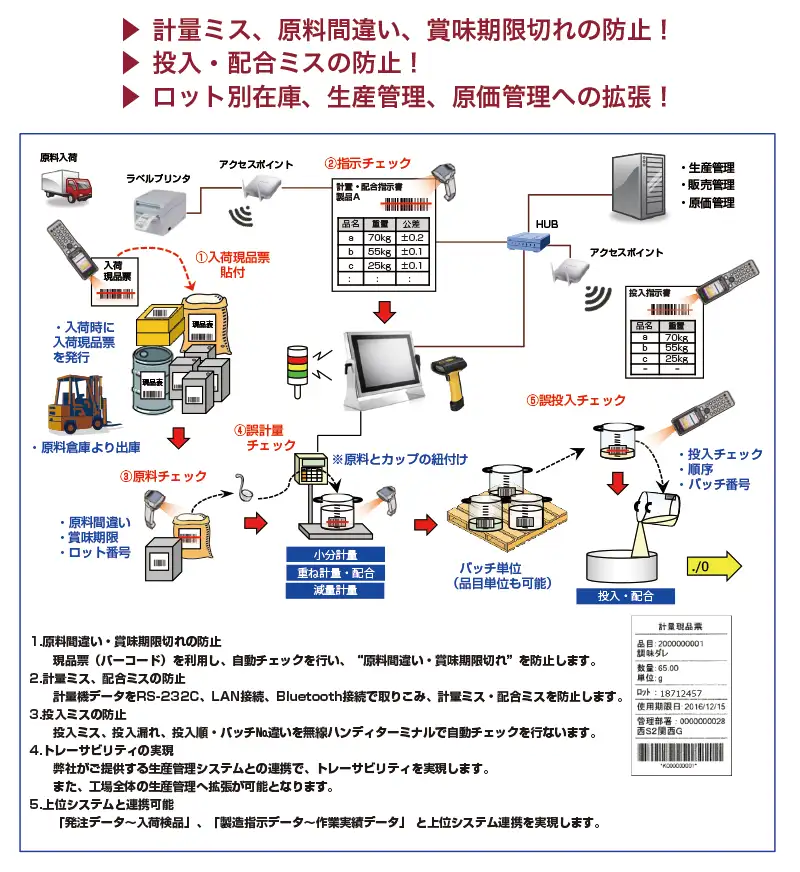

「誤計量・誤配合防止システム」の現場端末として利用できます。引き取り忘れの"うっかりミス"を防止し、正確な計量・配合作業を支援します。
効果: 引き取り忘れの"うっかりミス"を防止！
現場端末生産実績管理システム「MANIPLE LC-400IV」として、製造現場での工程管理、作業実績記録に活用できます。工場設備や計量設備と連携し、リアルタイムでデータを収集します。
Windowsパソコンとしても利用できます。通常のPC用途に加えて、防塵・防水・耐薬品性能を活かした現場での多目的利用が可能です。
MANIPLE® LC-400IVの詳細な技術仕様は以下の通りです。
| MANIPLE® LC-400IV 製品仕様 | |||
|---|---|---|---|
| 電源仕様 | AC100V ± 10%、50/60Hz | OS |
Windows 10 IoT Enterprise LTSC 2021 64-bit Windows 11 Pro 64-bit Windows 11 IoT Enterprise 64-bit |
| 外形寸法 重量 |
15インチモデル 395mm × 309.5mm × 58mm 7.6kg ※19インチモデルあり |
CPU |
Intel Celeron J1900 2.0 GHz（4-core） [Intel HD Graphics内蔵] |
| 表示部 仕様 |
15インチ TFTカラー 画面解像度 XGA (1024 × 768) ※19インチモデルあり SXGA (1280 × 1024) |
メモリ ハードディスク |
DDR3L SODIMM：標準 2GB（最大8GB） 2.5" SATA 320GB HDD |
| タッチパネル |
5線式抵抗膜タッチパネル （標準：約3,500万回の打鍵寿命） |
通信仕様 |
有線LAN：802.11 a/b/g/n 有線LAN：RJ-45コネクタ Gigabit Ethernet × 1 |
| 耐薬品性 防塵・防水 |
次亜塩素ナトリウム水溶液 濃度1.55%（常温） 消毒用アルコール噴霧 JISC0920:2003 保護等級IP66に準拠 |
シリアルコネクタ |
DB-9 × 2 (RS-232, RS232/422/485) |
| 使用温度 範囲 |
0℃〜40℃（自然対流） ※冷温度範囲モデルあり -20 〜 50℃ |
USBコネクタ | USB 2.0 × 2 |
| 動作温度 | 10%〜90%（結露なきこと） | 防水ケーブル |
防水LANケーブル 2m 防水USBケーブル 2m 防水シリアル（D-sub 9ピン）ケーブル 2m |
| 筐体 | SUS304ステンレス素材を使用したIP66対応の完全防塵・防水筐体 | ||
※上記製品仕様は改良等の目的で予告なく変更される場合があります。
IP-66は、JISC0920:2003で定義される保護等級で、「完全な防塵構造」かつ「あらゆる方向からの強力な噴流水による有害な影響がない」レベルを指します。粉塵が内部に侵入せず、強い水流にも耐える構造となっており、製造現場の厳しい環境でも安心してご利用いただけます。
水分、粉塵、油、消毒用塩素などが存在する製造現場に最適です。食品工場、医薬品工場、化学プラントなど、衛生管理が重要で、かつ通常のパソコンでは対応が困難な環境でご利用いただけます。ステンレス筐体により、次亜塩素酸ナトリウム水溶液やアルコールによる清掃・消毒にも対応しています。
はい、Windows 10 IoT Enterprise LTSC / Windows 11に対応しているため、既存のWindowsソフトウェアをそのまま使用できます。Embedded版も選択可能ですので、お客様の運用に合わせた最適な構成をご提案いたします。
はい、5線式抵抗膜タッチパネルを採用しているため、手袋を着けたままでも操作可能です。製造現場や衛生管理が必要な環境でも、手袋を外すことなくスムーズにデータ入力ができます。
はい、USBポート、シリアルポートを備えているため、バーコードリーダーやICタグ（RFID）リーダーとの連携が可能です。また、計量器や温度計との連携により、生産情報の自動入力も実現できます。
はい、可能です。お客様の業務フローや現場環境に合わせて、ソフトウェアのカスタマイズや周辺機器との連携構築を承ります。誤計量・誤配合防止システムなど、特定用途向けのシステム構築も対応しておりますので、お気軽にご相談ください。
はい、条件によりデモ機の貸し出しも可能です。実際の現場環境での動作確認や操作性の評価にご活用いただけます。詳細はお問い合わせください。
はい、保守サポート契約をご用意しております。ハードウェアの故障対応やソフトウェアのメンテナンス、技術サポートなど、導入後も安心してご利用いただけるサポート体制を整えています。詳細はお問い合わせください。
